Как правильно паять
пластиковые трубы PPR

Опубликовано 23 марта 2021 г.

Изменения внесены 5. 01. 2022 г.

Старый паяльник для пластиковых труб PPR

На нашем рынке пластиковые трубы появились давно. На моем опыте уже лет 25, как вместо ржавых железных труб ставил красивые на то время, просто волшебные пластиковые. По научному или у специалистов они называются трубы PPR. Для ознакомления можно немного пройтись по их свойствам.

Какие виды пластиковых
труб используются в квартирах

В квартирах и домах (коттеджах), могут использовать трубы нескольких видов. Не буду утомлять химическими формулами и терминами, а расскажу простым и доступным языком.

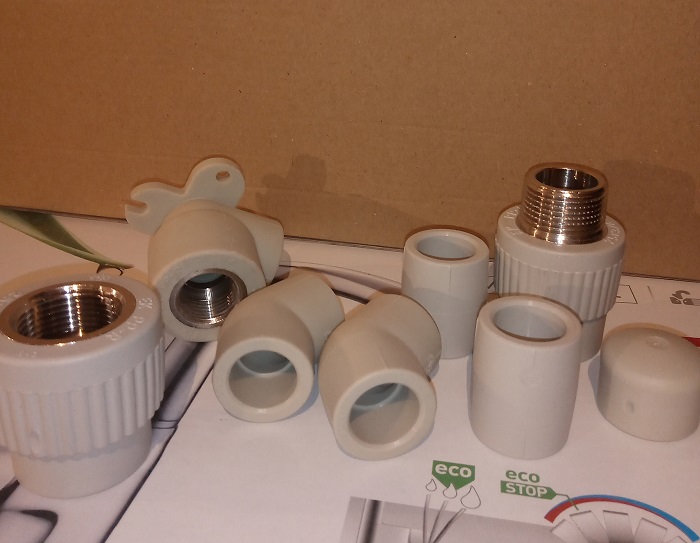

Комплектующие для водопровода из пластиковых труб PPR

1. Это обычная монолитная пластиковая труба. Плюс в том, что она монолитная и за счет этого достигается наиболее качественное соединение тела пластика трубы с телом фитинга. Минус этой трубы в том, что она в силу своих свойств имеет большое статическое тепловое удлинение. Это свойство следует учитывать при планировании прокладки труб. Так, если труба будет открытой, то при нагревании от внутреннего источника (например горячей воды) труба удлиняется и её эстетика сильно пострадает. Из ровной и прямой она превратится в волнистую, и чем выше температура, тем больше эта волна. Если же трубу планируют прятать в стену, то следует обязательно надеть утеплитель. Если не использовать утеплитель типа мерелон, по всей длине трубы, то при подаче горячей воды в трубу, она сильно удлиняется и при очень высоких (80-90 градусов) показателях, труба зажатая в толще раствора, может сама себя разрушить в местах соединения с фитингом. Особенно, если это например уголок под 90 градусов, или подобный фитинг, где трубе некуда деться и она жестко упирается в стену.

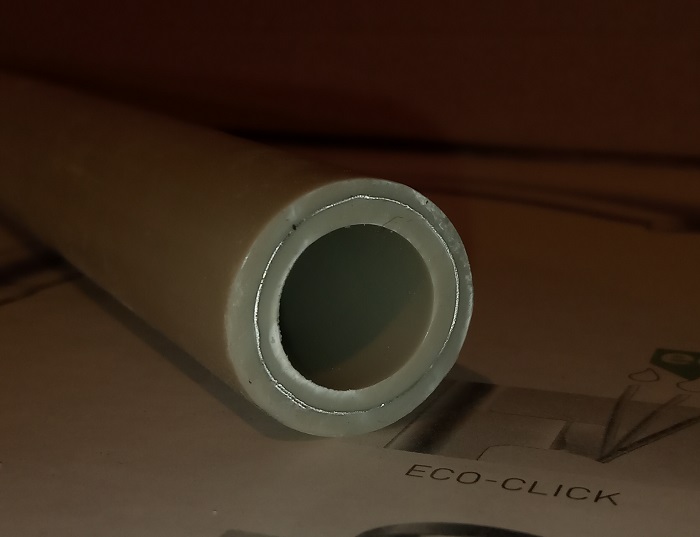

2. Это труба со стабилизатором, с алюминием. По своей структуре это получается труба из трёх слоёв. Внутри слой несущий воду и основную нагрузку от давления и температуры. Далее, вторым слоем идет перфорированная алюминиевая фольга. Хорошо, если фольга сваренная ввиде трубки, но к сожалению в основном, производители используют фольгу внакладку, как по принципу "обмотать". И это становится слабым местом в такой трубе. Особенно некомфортная труба для работы, которая трубует предварительного снятия слоя алюминия в месте соединения (пайки). Когда нужно сделать сотню стыков, то даже по две минуты на один стык отнимут в итоге уйму времени. Кроме неудобства в работе, это место также становится слабым звеном. Снимать верхний слой трубы с алюминием нужно специальным инструментом. Из плюсов такой трубы это её стабильность к удлинению при нагреве. Но эта стабильность ничто по сравнению с возможным дефектом после эксплуатации и потом в этом месте может прокапывать или протекать вода. Третим слоем идет покрытие, либо из такого-же пластика, либо зажитный слой другого качества, чем внутренняя труба. Существуют в природе трубы с алюминием внутри, у которых не нужно снимать никакого слоя. это удобнее для работы, но всё-же алюминий внутри разделяет трубу своим телом, хотя и перфорированным. Да, перегрев здесь тоже не допустим, так как выходит клей из под алюминия, и качество соединения может пострадать.

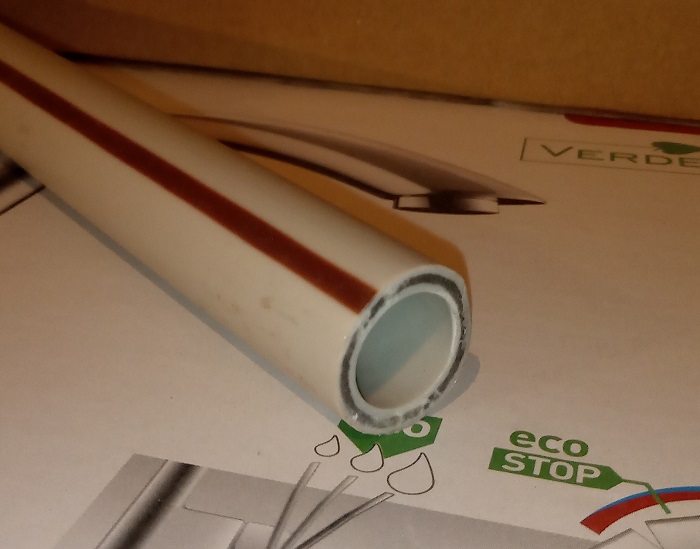

Пластиковая  труба с усилением базальтом

Далее трубы с усилением минеральными добавками по принципу как и с алюминием. Но вместо алюминия стабилизации достигают путем добавления минеральных добавок. По данным от производителей, на 3/4 удлинение трубы уменьшается в сравнении с обычной трубой. Это делает её конечно же более стабильной к удлинению. Но есть одно условие при монтаже: категорически не рекомендуется перегрев места соединения в процессе разогрева паяльником. А это уже требует определённый опыт в работе с паяльником и с трубой.

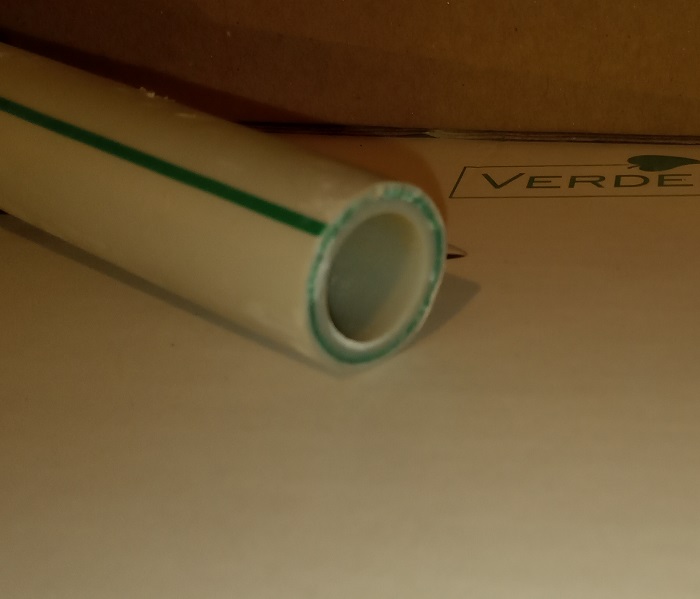

Труба с минеральным усилением

Для качественной работы, кроме технических показателей важно и качество самой трубы. Поэтому рекомендую использовать только известные и проверенные бренды. Для себя, я открыл в выборе давно бренд Экопластик, из Чехии. Теперь он называется Wavin Ekoplastik. Это не реклама, а просто рекомендация по опыту работы. Качество гарантируется брендом. И ни в коем случае не брать подделки. Как этого избежать? Преобретать только в проверенном месте, а если собираетесь преобрести впервые, то нужно попросить предъявить Сертификат качества на продукцию.

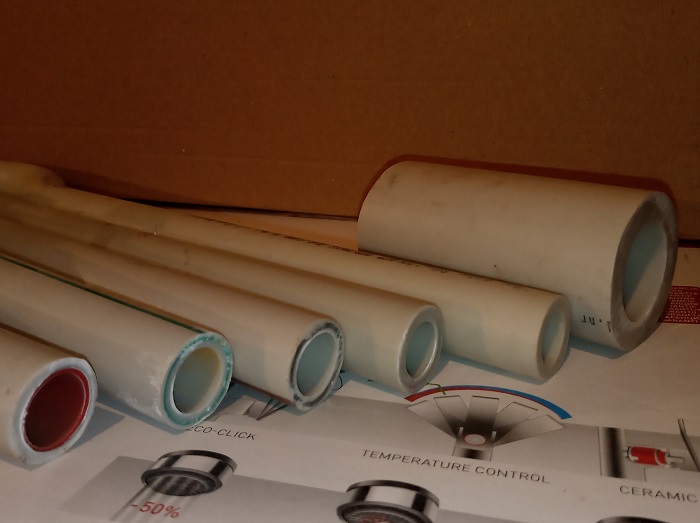

Разновидности пластиковых труб PPR

Технические характеристики полипропиленовых труб
Для правильного выбора материала, нужно знать назначение трубы, где и как она будет эксплуатироваться. Нужно знать какое давление будет в трубе, какая расчетная температура внутри трубы, для воздуха или воды, или может быть другой технической жидкости. Для монтажа систем водоснабжения Трубы PPR, по всем экологическим и гигеническим параметрам, можно использовать и в промышленных и в жилых зданиях. Для подачи питьевой воды (холодной или горячей), а также при необходимости и технической воды. Кроме того, может быть применение для подачи сжатого воздуха (это в промышленности).

Трубы Ekoplastik PN 20 применяется в системах горячего и холодного водоснабжения, а также в системах отопления с условием соблюдения правил и рекомендаций, о которых я говорил выше. Толщина стенки труб должна быть 2,8 мм. для холодной и 3,2 мм. для горячей воды и отопления. Чтобы не путаться и не переживать, что на горячую попадет труба для холодной воды, я использую только трубу с толщиной стенки 3,2 мм. Такие трубы по данным от производителя могут выдерживать постоянное рабочее давление до 20 Бар и с температурой до 65 ºС, а краткосрочное допустимое давление 65 бар, и давление точки разрыва – 103 бара. Какие преимущества у пластиковой трубы: (немного из литературы)
Отсутствие коррозии.
Отсутствие заиления.
Гигиеническая безвредность.
Экологически безвредное изделие
(возможность вторичной переработки или безвредного сжигания).
Низкие потери давления по длине (на трение).
Химическая стойкость.
Плохой электропроводник.
Гибкость.(с этим можно поспорить)
Низкая масса.
Легкий, быстрый и чистый монтаж.
Бесшумность.
При условии правильного применения, срок эксплуатации – 50 лет и более.

И еще из учебников:
Наибольшего распространения нашли полипропиленовые трубы и фитинги PPH, PPВ и PPR.
Все они подходят для монтажа систем холодного водоснабжения.
Для горячей воды – только PPR.
PPH
выполнен из гомополипропилена, который является самым оптимальным решением для вентиляционных систем и трубопроводов промышленного значения.
PPB
производится из материала под названием блоксополимер полипропилена. Отличный вариант для напольного отопления и изготовления высокопрочных фитингов.
PPR
позволяет равномерно распределять нагрузку по всей поверхности трубы, поэтому преимущественно используется для водяного отопления, а также холодного и горячего водоснабжения. Материал изделия – рандомсополимер полипропилена.
PPS
трубы изготовленные из этого материала относятся к категории трудновоспламеняемых изделий и могут выдерживать температуру до 95°С.

Труба PN 10.
Допустимая температура для воды до 20°С, а для отопления до 45°С.
10, указывает на норму рабочего давления, которая составляет 1 МПа.

Труба PN 16.
Может использоваться для холодной и горячей воды с температурой до 60°С
16, указывает на номинальное рабочее давление в 1,6 МПа.

Труба PN 20.
Может использоваться для холодной и горячей воды с температурой до 95°С
20, указывает на номинальное рабочее давление в 2,0 МПа.

Труба PN 25.
Это армированная труба, может использоваться
для холодной и горячей воды
а также для отопления при температуре до 95°С
25, номинальное давление 2,5 МПа.

С трубами разобрались, теперь немного о фитингах. Для достижения высокого качества, нужно использовать фитинги того же производителя, что и трубы. Это все требования. Если попадаются фитинги от другого производителя, то лучше их не использовать. В чем причина? Возможно у другого производителя другая химическая формула и это влияет на температуру разогрева и время застывания, да что угодно. Поэтому и рекомендую используйте трубу и фитинги от одного производителя.

Труба Вавин Экопластик

Как выбрать паяльник для сварки
полипропиленовых труб PPR

Трубы нужно собрать в систему водопровода, с подключением к входному крану с одной стороны, и подачей воды на конечного потребителя с другой стороны. Отрезки труб нужной длины, соединяются с фитингами. Это и колена, и тройники, и всевозможные переходники с резьбами. Всё это должно быть соответствующего с трубой диаметра и нужного в данном участке радиуса узгиба. Обычно это 45° и 90°. Всё это соединяется между собой с помощью сварки, или паяльника (кто как называет). Качество самого сварочного аппарата основывается на точном поддержании выставленной температуры.

Сейчас на рынке много вариантов таких аппаратов и на что нужно обратить внимание при выборе, так это на то как легко вращается рукоятка управления выставленной температурой. Он должен двигаться с некоторым усилием или со щелчком. Почему это так важно? Например, по техническим данным на выбранные трубы, температура должна быть 260°С. А в процессе работы, случайно прокрутив в ту или другую сторону, ваша предварительная настройка сбивается и температура нагрева уже другая. И уже не важно куда она изменилась. Если выше, то труба получает перегрев, а это уже потеря для качества. Если ниже, чем выставленная на 260°С, то труба недостаточно прогревается, что также недопустимо для качества стыка.

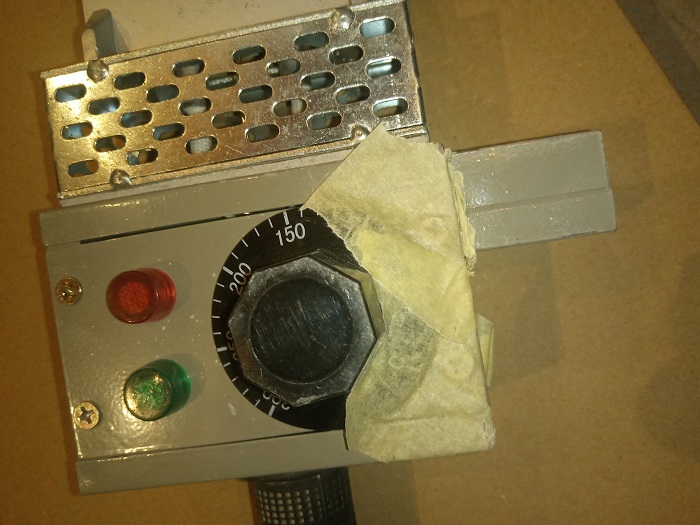

Поэтому, если уже так получилось, что вы преобрели недорогой паяльник с легкоповоротной ручкой, то после того, как выставили нужную температуру, зафиксируйте рукоятку от поворота. Самый простой способ, это приклеить обычной малярной лентой желтого цвета. Она не сильно прилипает при незначительном нагреве и при необходимости можно откорректировать температуру на новые настройки. Если же вы только выбираете себе новый инструмент, то советую обратить на это свое внимание. Вообще, такие недоработки могут быть на недорогом китайском инструменте, а если вы преобретаете дорогой профессиональный инструмент, то на нем и регулировка спрятана от случайностей и провод электропитания с защитой от плавления и длину имеет достаточно комфортную.

Сварочный аппарат для соединения пластиковых труб PPR

Какая температура должна быть выставлена на паяльнике для разогрева трубы? По рекомендациям от производителей температура на приборе должна быть равна 260°С.
Минимальная 250°С.
Максимальная 270°С.
Вообще, для определения температуры на насадке есть специальный градусник, который контактным способом проверяет рабочую температуру на сварочном аппарате.

Важным параметром для выбора паяльника является его мощность. Если вы планируете проводить работы в квартире, то для таких работ вам понадобятся трубы диаметром 20 и 25 мм., следовательно нужно купить паяльник с мощностью 500-800 Вт. Этого будет достаточно для полноценной работы. Если у вас в работе придется соединять трубы диаметром 40-63 мм., то понадобится инструмент мощностью 800-1000 Вт. На трубы 63-110 мм. мощность аппарата должна быть 1000-1600 Вт. Чем больше мощность, тем более громоздкий сам инструмент. И потребление электричества больше.

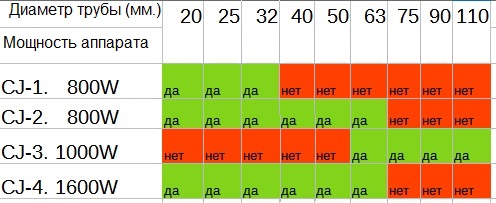

Таблица подбора  мощности паяльника для пластиковых труб

В моей работе редко встречаются трубы с большим диаметром, поэтому мне проще брать паяльник нужной большей мощности в аренду, а для обычных труб небольших диаметров у меня есть собственный инструмент небольшой мощности, достаточный для таких работ. Инструмент в аренду можно спросить у продавцов труб.

Ещё одним важным фактором в качестве работы является качество используемых насадок. Та часть, которая соприкасается с пластиком имеет тефлоновое покрытие. На дешовых насадках покрытие тонкое и со временем быстро стирается. На дорогих и из среднего ценового сигмента, качество нанесённого тефлона выше и дольше служит, а качество поверхности при разогреве не страдает от разрывов и наплывов пластика от трубы или фитинга.

Как паять полипропиленовые трубы

На эту тему можно посмотреть видео здесь. В нём можно увидеть процесс разогрева и состыковки трубы и фитинга как это делается на практике. Останется только в нескольких словах изложить несложные правила:
- помнить, что работаешь с электроинструментом,
- труба и фитинг в месте соединения должны быть чистыми
- соединение при нагреве и при стыковке должны быть соосными
- нагревать соединение нужное время (по таблице)
- дать остыть также по времени в таблице
- не прокручивать после соединения
- испытывать давлением после полного остывания

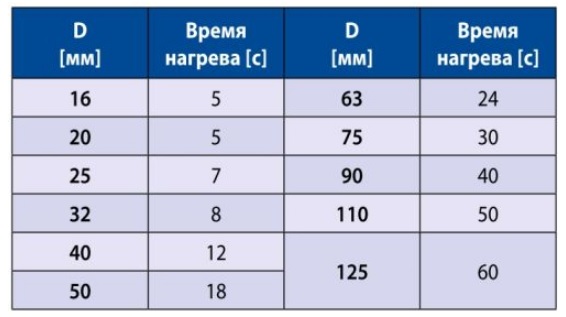

Таблица по время нагрева пластиковой PPR трубы

- глубина прогрева по отметке
- состыковывать по отметке на нужную глубину (по таблице)

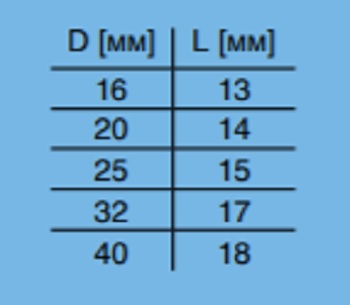

Таблица глубины нагрева пластиковой трубы PPR при выполнении пайки труб

-соблюдать время на соединение (по таблице)

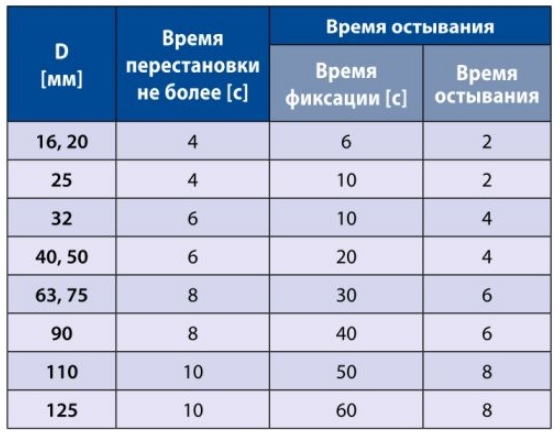

Таблица времени на соединение после нагрева пластиковой трубы PPR при выполнении пайки труб

- избегать осевого проворота после состыковки
- соблюдать время фиксации до остывания (по таблице выше)

- не забывать надевать на трубу утеплитель
- если есть подозрение, что что-то пошло не так,
то удалите это соединение и сделайте снова
- подавать воду в трубу не ранее чем через 10 минут
после соединения последнего стыка

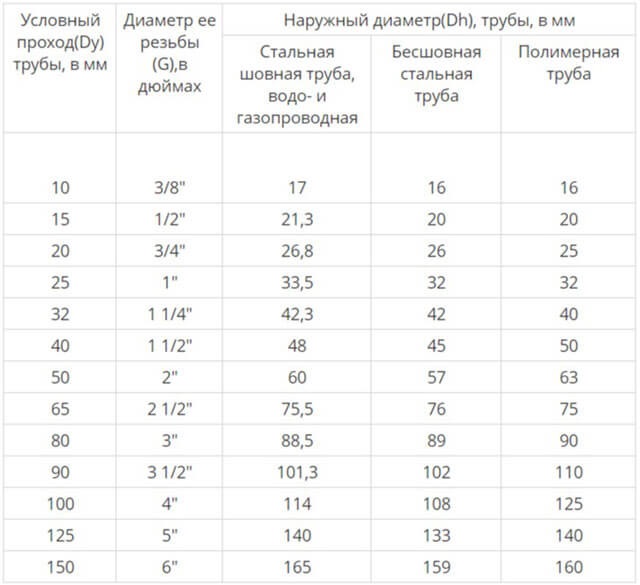

В завершение размещаю сравнительную таблицу на стальные и пластиковые трубы, для возможного анализа при подсчёте соответствия диаметра труб, например на стояке подачи холодной или горячей воды.

Таблица времени на соединение после нагрева пластиковой трубы PPR при выполнении пайки труб

Хочу сказать, что о свойствах труб другого качества можно прочесть в этой статье

Если вы будете выполнять эти пункты, то ваша работа будет качественной и все останутся довольны. Со временем к вам придут навыки и опыт и возможно какие-то свои правила, а пока попользуйтесь этими. В принципе, это всё. Желаю удачи с монтажом новых водопроводов, много опыта Вам и адекватных клиентов.
